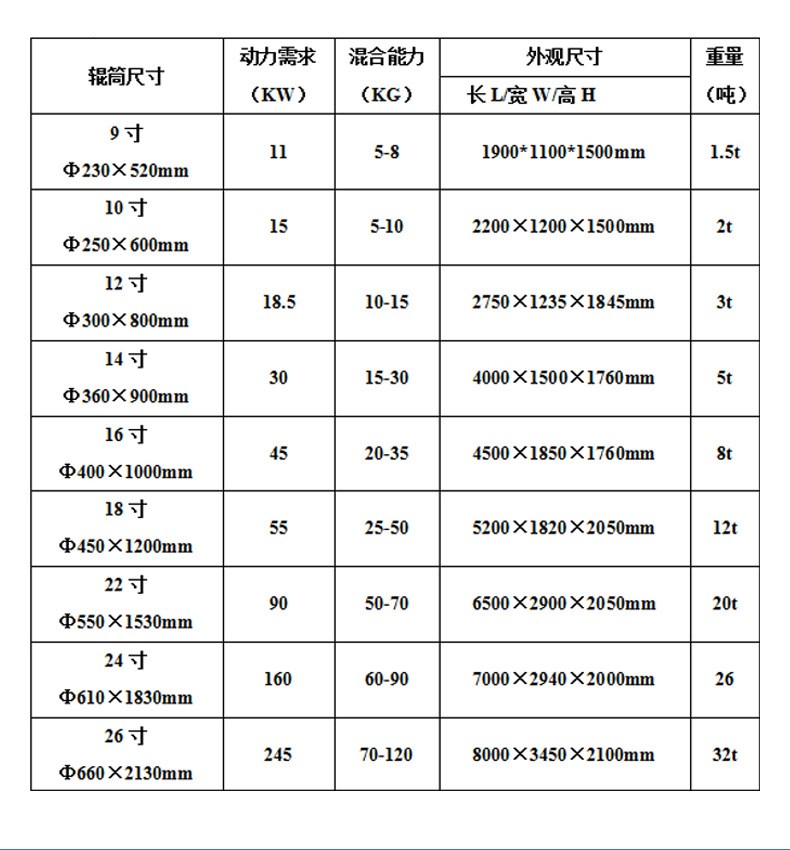

生膠塑煉 通過機械應力、熱、氧或加入某些化學試劑等方式，使橡膠由強韌的高彈性狀態(tài)轉(zhuǎn)變?yōu)槿彳浀乃苄誀顟B(tài)的過程 生膠塑煉是通過機械應力、熱、氧或化學試劑使橡膠由高彈性轉(zhuǎn)變?yōu)樗苄誀顟B(tài)的過程，旨在提升可塑性及加工性能，塑煉程度需根據(jù)膠料用途調(diào)整。 其原理基于分子鏈斷裂，低溫塑煉以機械力斷鏈為主，高溫塑煉依賴氧化降解，化學塑解劑可加速該過程。 可塑度通過門尼粘度法及威廉氏可塑度測定。 工藝方法包括開煉機、密煉機和螺桿塑煉機。 開煉機采用低溫、小輥距及分段塑煉，密煉機通過高溫氧化實現(xiàn)快速塑解，螺桿機適于連續(xù)化生產(chǎn)。 [1]天然橡膠需分段冷卻，丁腈膠適用低溫薄通法處理。 塑煉后需冷卻、干燥并停放4-8小時供后續(xù)工序使用。
